圣邦微生產的SGM6603是一款恒定頻率、電流模式、同步升壓開關穩壓器。輸入電壓可接受0.9V至5.5V范圍內的電壓。輸出電壓可調，峰值為5.5V。該設備還具有3.3V和5.0V固定輸出版本。

高開關頻率使電感器和電容器的尺寸最小化。集成功率MOSFET和內部補償使SGM6603易于使用，并將整個解決方案融入緊湊的空間。

SGM6603在輕負載時進入省電模式，以保持高效率。抗振鈴控制電路通過在不連續模式下阻尼電感器來減少EMI問題。SGM6603提供真正的輸出斷開，允許VOUT在關閉期間變為0V，而無需從輸入源汲取任何電流。

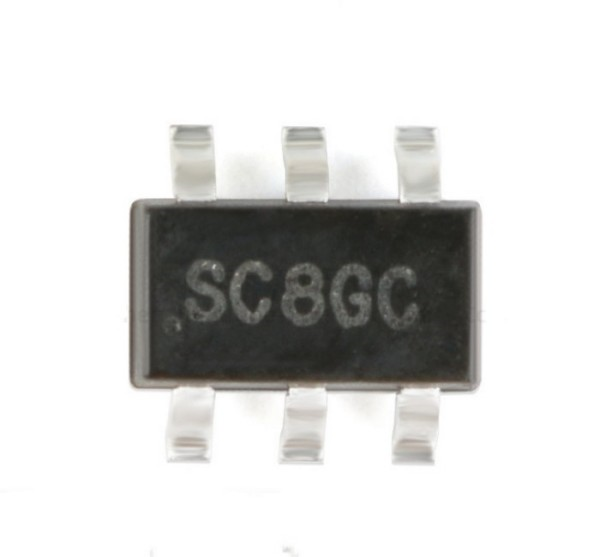

SGM6603-ADJ的輸出電壓可以通過外部電阻分壓器進行編程，SGM6603-3.3/SGM6603-5.0的輸出電壓內部固定在芯片上。該設備有綠色SOT-23-6包裝。它在-40℃至+85℃的環境溫度范圍內運行。

特征

0.9V至5.5V輸入電壓范圍

3.3V和5.0V固定輸出電壓

可調輸出電壓高達5.5V

效率高達90%

30μA（典型）靜態電流

1μA（最大）關斷電流

6V輸出電壓箝位

使用節能模式（PSM）提高輕載效率

停機時負載斷開

超溫保護

提供綠色SOT-23-6包裝

-40℃至+85℃工作溫度范圍

應用

單電池鋰電池供電產品

便攜式音頻播放器

移動電話

個人醫療設備

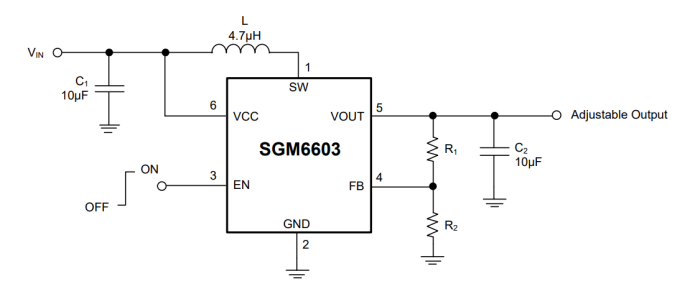

典型應用圖

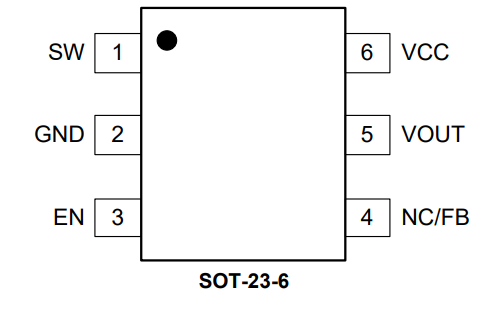

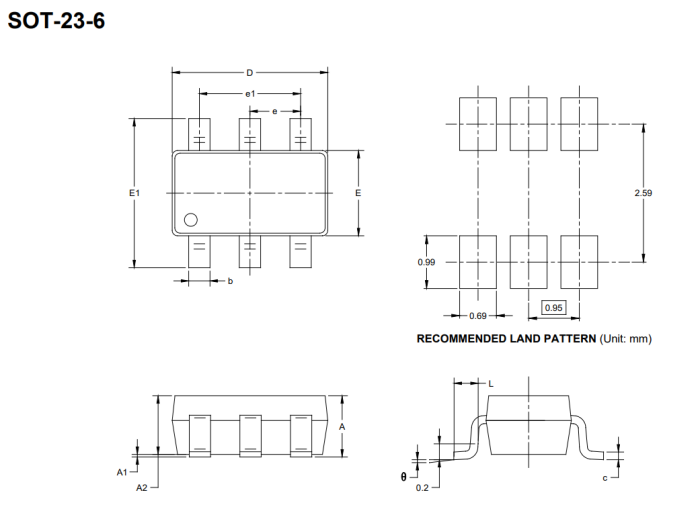

引腳和封裝

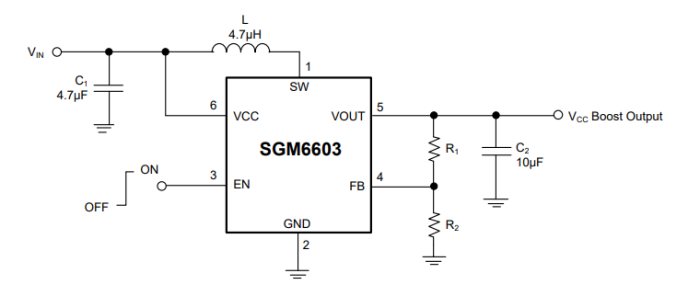

小型整體解決方案電源電路

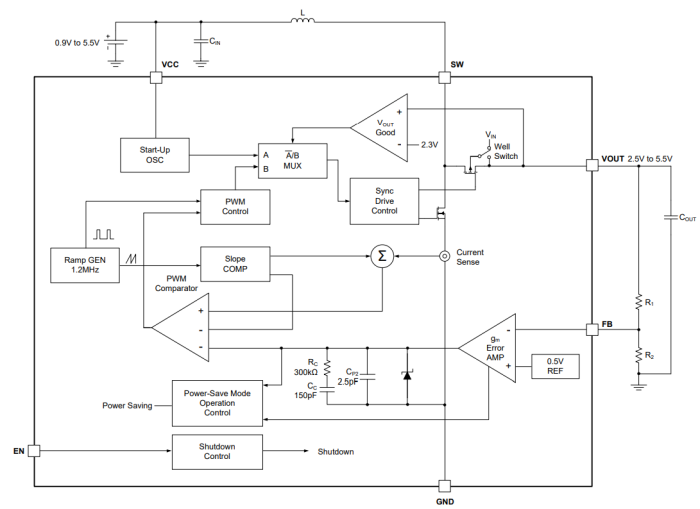

方框圖
