特征+工作原理+應用領域，一文搞懂ST意法ASM330LHHTR汽車傳感器
ASM330LHHTR是一款內置系統，具有3D數字加速度計和3D數字陀螺儀，溫度范圍可擴展至+105°C，旨在解決汽車非安全應用。
ST的MEMS傳感器模塊系列利用了已經用于生產微機械加速度計和陀螺儀的穩健成熟的制造工藝，為汽車和消費市場提供服務。ASM330LHHTR符合AEC-Q100標準，通過專用MEMS生產流程實現工業化，以滿足汽車可靠性標準。所有零件都經過了全面的溫度測試，以確保達到最高的質量水平。
傳感元件是使用ST專有的微機械加工工藝制造的，而IC接口是使用CMOS技術開發的，該技術允許設計專用電路，該電路經過修整以更好地匹配傳感元件的特性。
ASM330LHHTR的滿刻度加速度范圍為±2/±4/±8/±16 g，角速率范圍±125/±250/±500/±1000/±2000/±4000 dps，使其能夠在廣泛的汽車應用中使用。
ASM330LHHTR的所有設計方面都經過了優化，以實現卓越的輸出穩定性、極低的噪聲和完全的數據同步，從而有利于航位推算和傳感器融合等傳感器輔助應用。

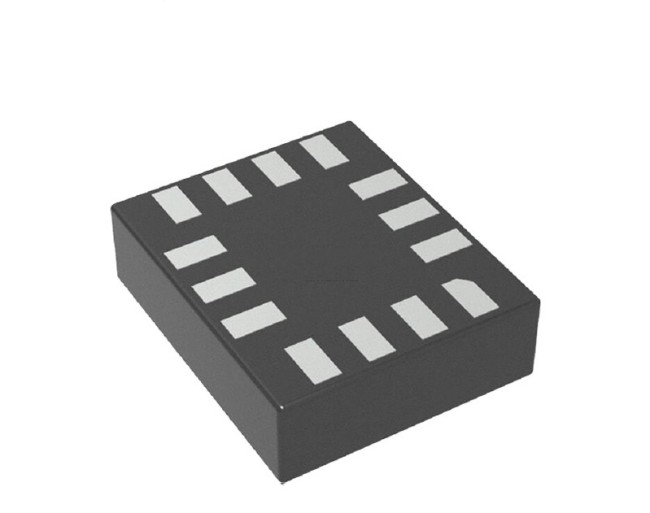

ASM330LHHTR采用14引腳塑料接地柵格陣列（LGA）封裝。
特征
AEC-Q100合格
擴展溫度范圍從-40°C到+105°C
嵌入式補償，可實現超溫高穩定性
加速度計用戶可選擇滿量程，最大可達±16 g
陀螺儀范圍從±125 dps擴展到±4000 dps
SPI&I2C主機串行接口
六通道同步輸出，提高航位推算算法的精度
智能可編程中斷
嵌入式3千字節FIFO可用于低負載主機處理器
符合ECOPACK、RoHS和“綠色”標準
應用
拖拉機
保險黑匣子
緊急呼叫
自動收費系統
車隊管理及車輛共享車載單元
LED照明系統
車門控制模塊
車載信息娛樂系統（IVI）
信息娛樂模塊

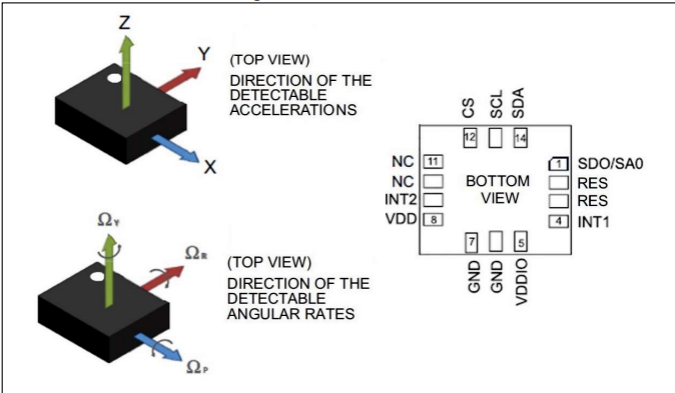

引腳封裝

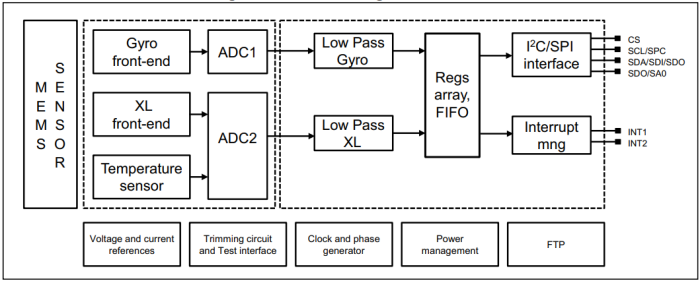

功能框圖

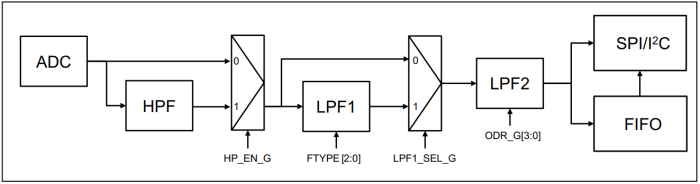

陀螺儀濾波器框圖

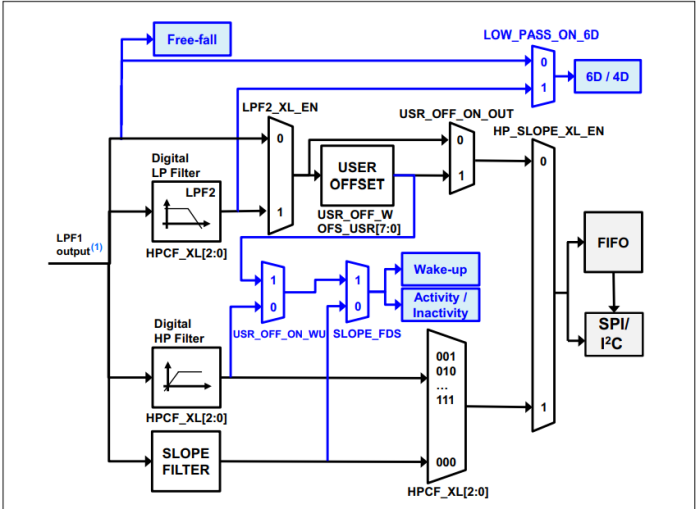

加速度計復合濾波器框圖
相關推薦
-
-
電子元器件行業周報
半導體設備/材料/封測/代工：封測處于半導體產業鏈后端，因此我們看好封測廠商稼動率將率先受益于半導體景氣回暖，此外，我們持續看好半導體設備材料國產替代繼續推進，同時持續建議關注國產化滲透下具備新品導入邏輯的廠商。IC設計：數字IC方面，存儲IC方面，我們持續看好存儲IC受益周期復蘇+國產化，建議長期關注產品具備較大國產滲透空間且與晶圓廠綁定更為緊密的企業。此外，雖消費市場需求未完全回復，但目前可關注可穿戴產品產品形態升級+技術迭代下的上游廠商機遇，同時亦可關注海外市場擴展機遇，如印度市場。模擬IC方面，我們認為在半導體行業下行及當前競爭格局影響下，模擬IC廠商或將短期承壓，但整體而言，國產模擬芯片滲透空間仍較為廣闊，尤其高性能模擬芯片目前在國內市場的滲透率處于較低位置，我們認為優質企業可在行業下行期堅守市場份額，并持續拓寬車規及工規市場。功率半導：我們認為目前行業供需緊張已有所緩解，但模塊需求仍舊比較緊張，新能源滲透將持續帶動公司成長，同時，我們看好傳統硅基功率器件企業在碳化硅業務滲透下不斷優化現有收入結構。消費電子：我們建議關注近期MR新機發布動態，看好MR產業鏈及消費電子設備環節。面板/LED：根據TrendForce集邦咨詢旗下面板研究中心WitsView睿智顯示調研數據，2023年5月下旬，電視各尺寸面板價格進一步上漲，電視65/55/43/32寸液晶顯示屏價格分別環比+9%/10.5%/3.6%/3.2%，建議關注京東方A、TCL科技。LED行業22年國內需求被壓制，今年有望復蘇，同時我們看好miniLED持續滲透。
-
-

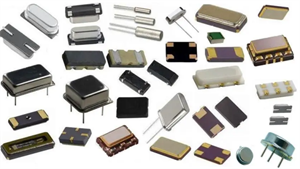

電子元器件科普：晶振不起振的十大原因
