空調廠家芯片采購攻略：智能空調中的數字溫度傳感芯片

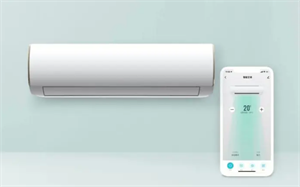

智能空調是具有自動調節功能的空調。智能空調系統能根據外界氣候條件，按照預先設定的指標對溫度、濕度、空氣清潔度傳感器所傳來的信號進行分析、判斷、及時自動打開制冷、加熱、去濕及空氣凈化等功能的空調。適合放在臥室，客廳等地方。在中央控制系統中加入了空調控制網管，實現全屋空調的統一控制；同時，不影響空調系統自身的獨立控制和使用。空調專用能效系統將對家居冷暖系統的運行狀態、運行參數及屋內外環境溫濕度實行全天候的自動監測，同時根據室外溫濕度變化在不同季節自動改變溫度設定值。中央控制系統的控制軟件可以調節、收集、記錄、保存及管理有關空調系統的信息及數據。空調的制冷制熱原理，就是通過運用液體汽化時吸熱，液化時散熱的能量轉移的方式來達到制冷制熱的效果。空調在制冷時一共有四個過程，循環四步：壓縮過程：吸收了房間里空氣熱量和濕氣的冷媒濕蒸汽，從蒸發器（內機）進入到壓縮機（外機），被壓縮成高溫高壓的冷媒熱蒸汽（升壓過程）。冷凝過程：高溫高壓的冷媒熱蒸汽從壓縮機（外機），進入到冷凝器（外機），被冷凝成常溫高壓的冷媒液體，從而釋放掉熱量，這是一個放熱過程。因此空調外機的安裝位置會有較大影響，空調外機安裝位置不好，會影響散熱功效。節流過程：常溫低壓的冷媒液體從冷凝器（外機），進入到節流裝置后（外機，即電子膨脹閥、節流短管、毛細管），出來后變成了低溫低壓的冷媒濕蒸汽。吸熱過程：低溫低壓的冷媒濕蒸汽從節流裝置（外機）進入蒸發器（內機），這是一個吸熱過程，吸收掉房間內的空氣熱量，以及空氣中的濕氣。利用抗干擾能力強、超高速、可無縫切換多種網絡鏈路、擴容性強等特點，與物聯網技術相結合，對室內溫度、濕度、通風等數據進行實時監測及采集，通過搭建的隧道，將數據及時、穩定、快速的上傳至服務器。溫度芯片感溫原理基于CMOS半導體 PN 節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。溫度傳感芯片內置16-bit ADC，分辨率0.004°C，具有-70°C到+150°的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持數字單總線和I2C雙通信接口：單總線適合長線纜、多節點的分布式傳感應用場景，可支持100個節點100至500米長的測溫節點串聯組網。芯片具有64位ID序列號，芯片的ID搜索、測溫數據內存訪問、功能配置等均可通過數字單總線協議指令實現，上位機微處理器只需要一個GPIO端口便可進行讀寫訪問；I2C接口適合高速率的板級應用場景，高接口速度可達 400kHz。芯片內置非易失性E2PROM存儲單元，用于保存芯片ID號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有 ALERT 報警指示引腳，便于用戶擴展硬件報警應用。主要特點：測溫精度：±0.5℃（+0°C 到+50℃）測溫范圍：-70°C ~ +150°C低功耗：典型待機電流 0.1μA@3.3V，測溫峰值電流 0.45mA@3.3V，測溫平均電流 5.2μA（@3.3V，1s 周期）寬工作電壓范圍：1.8V-5.5V感溫分辨率：16 位輸出，高分辨率 0.004°C溫度轉換時間可配置：10.5ms/5.5ms/4ms可配制單次/周期測量用戶可設置溫度報警32 bit 額外 E2PROM 空間用于存放用戶信息每顆芯片有 64bit 的 ID 序列號，便于多點組網尋址標準單總線接口 & I2
