圣邦微電子推出SGM2537系列高精度、單通道電子保險絲

來源：圣邦微電子| 發布日期：2023-10-19 16:57

圣邦微電子推出 SGM2537 系列高精度、單通道電子保險絲產品。SGM2537 系列產品可滿足數字通訊系統母線電壓多樣化和內部節點功能復雜化等市場需求下，電子保險絲應用對寬范圍供電電壓芯片的新一代性能要求。
SGM2537 系列產品配置功能豐富，包括可選固定輸出鉗位電壓和可配置輸出鉗位電壓，輸出鉗位電壓（3.8V/5.7V/13.7V/ADJ/NM）；輸出軟起斜率可調；支持 3.3V PCI-e、5V Bus 及 12V Bus 等多種總線應用以及輸出限流 0.5A 至 4A 可調，并且精度可達 ±7.5%（+25℃，典型值）。

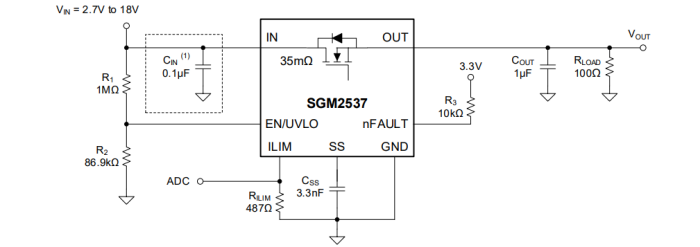

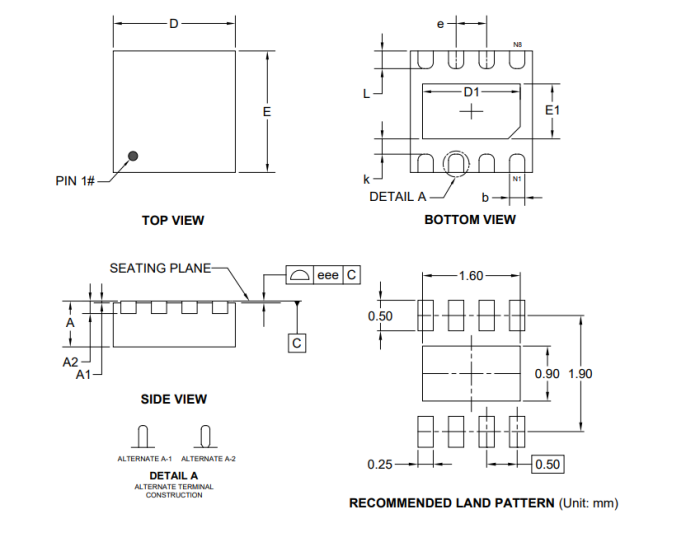

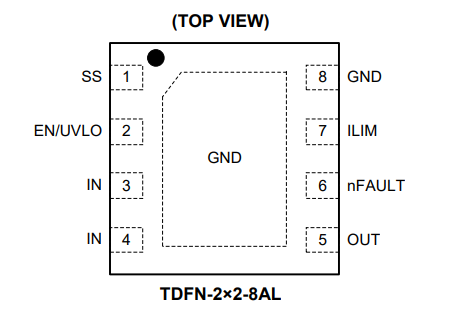

芯片采用符合環保理念的 TDFN-2×2-8AL 綠色封裝，工作溫度范圍在 -40℃ 至 +125℃。
SGM2537 典型特性
●   工作電壓范圍：2.7V 至 18V，支持 20V 浪涌電壓；
●   導通電阻：35mΩ（典型值）；
●   輸出鉗位電壓響應時間：5μs（典型值）；
●   可調的輸出電流限制：0.5A 至 4A；
●   輸出電流限制精度：±7.5%（25℃，典型值）；
●   負載電流監測；
●   可調輸出軟起斜率；
●   過溫保護；
●   輸出快速泄放功能（SGM2537-xD）；
●   工作故障指示。
SGM2537 核心特點
1. SGM2537 支持高達 18V 輸入電壓，可調輸出軟起功能有效減少浪涌電流，保護下游大電流敏感器件并抑制輸入端電壓波動。
2. SGM2537 具有 35mΩ 的低導通電阻，可顯著降低在大電流場景下的損耗，提高系統效率。
3. SGM2537 內部集成輸出鉗位電壓，可以在 5μs 內快速響應輸入過壓事件并將輸出鉗位電壓在安全范圍內，有效保護下游電壓敏感型器件。
4. SGM2537 通過外接電阻實現從 0.5A 至 4A 可調的電流限制，限流精度可達 ±7.5%，ILIM 引腳電壓可用于監測負載電流。當輸出長時間過載或短路時，自恢復版本（SGM2537-xR）芯片由于過溫保護進行打嗝重啟并在異常狀態移除后恢復正常工作，鎖存版本（SGM2537-xL）芯片在熱關斷后需要通過電源或 EN 重置。熱關斷期間，nFAULT 引腳提供異常狀態指示。
SGM2537 應用案例
在一些多電源軌應用中，需要在一路電源軌出現異常時，另一路電源軌執行相應的保護動作，避免系統失控導致工作異常，甚至是功能失效。比如在存儲系統中 3.3V+12V 同時的雙電壓軌場景，兩顆 SGM2537-xR 芯片可以通過下圖連接方式，實現在任一電壓軌出現異常時，通過 nFAULT 引腳功能的動作執行，自動關斷另一電壓軌并同時進入打嗝模式，避免后級負載失控后，狀態機執行動作異常。當后級負載異常狀態移除后，兩顆電子保險絲均可恢復正常工作。
