LMH6517包含兩個高性能、數字控制的可變增益放大器（DVGA）。它被設計用于窄帶和寬帶中頻采樣應用。通常，LMH6517在廣泛的混合信號和數字通信應用中驅動高性能ADC，例如移動無線電和蜂窩基站，其中需要自動增益控制（AGC）來增加系統動態范圍。

LMH6517的每個通道都有一個獨立的數字控制衰減器和一個高線性差分輸出放大器。每個塊都經過了優化，以實現低失真和最大的系統設計靈活性。每個通道都可以單獨禁用以節省電源。

LMH6517數字控制衰減器在31.5dB范圍內提供精確的0.5dB增益步長。提供片上數字鎖存器用于本地存儲增益設置。同時提供串行和并行編程選項。還提供了脈沖模式，其中簡單的向上或向下命令可以一步一步地改變增益。

輸出放大器具有差分輸出，允許單個5V電源上的大信號擺動。當驅動濾波器或模數轉換器時，低阻抗輸出提供了最大的靈活性。

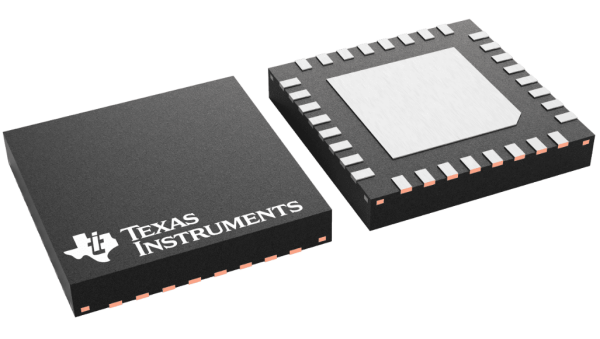

LMH6517在?40°C至+85°C的工業溫度范圍內運行。LMH6517有32引腳、熱增強、WQFN封裝。

特性

精確的0.5dB增益步長

200? 電阻，差分輸入

低阻抗、差分輸出

禁用每個通道的功能

并行增益控制

SPI兼容串行總線

雙線脈沖模式控制

片上寄存器存儲增益設置

線性和相位對增益設置的低靈敏度

單個5V電源電壓

小型WQFN封裝

關鍵規格

OIP3:43dBm@200MHz

噪聲系數5.5dB

增益步長為0.5dB

增益步長精度：0.05dB

頻率范圍為1200 MHz

每個通道的供電電流為80mA

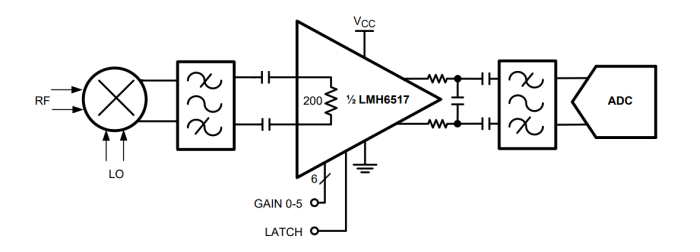

典型應用圖

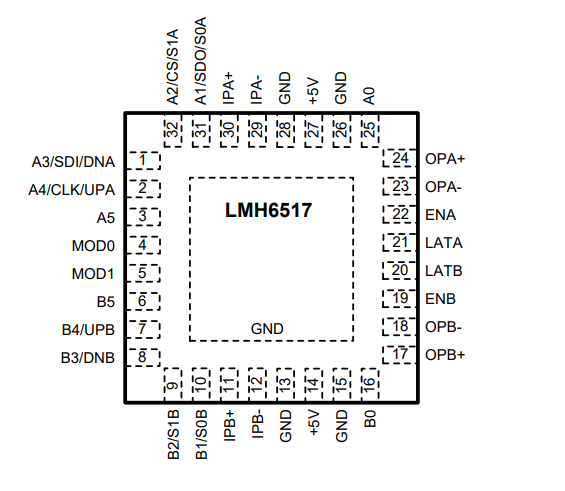

引腳配置圖

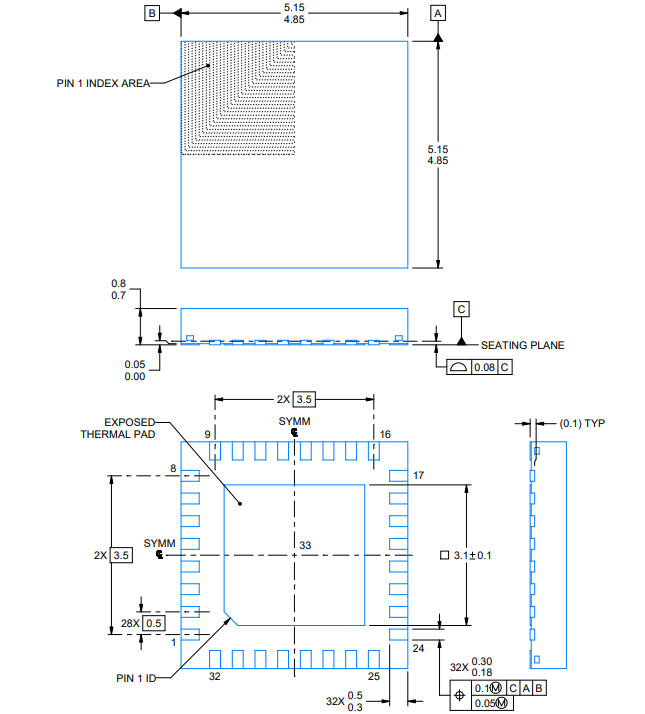

封裝
