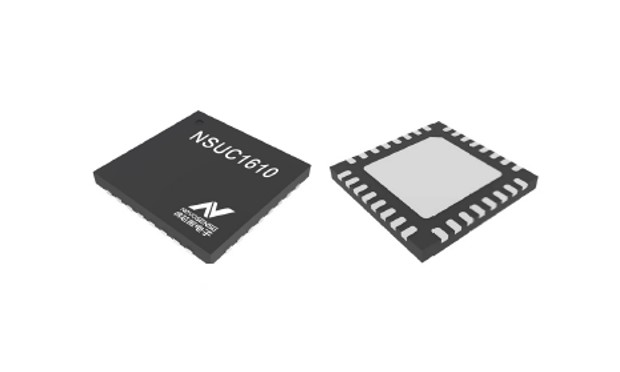

納芯微NSUC1610是一種集成驅動和4路半橋的微控制器，主要用于控制小功率直流電機，可支持驅動直流有刷電機、直流無刷電機、步進電機等，在新能源汽車中廣泛使用。該芯片采用先進的高溫高壓工藝，節溫最高可支持到175°C，電壓耐壓最高可到40V，且具有過壓保護功能，LIN 端口能夠支持-40V~40V 耐壓，BVDD引腳可支持-0.3~40V 耐壓。芯片采用的是ARM Cortex-M3內核，該內核使用獨立的數據總線和地址總線，能夠提高取指令和取數據的效率。

產品特性

? Cortex M3處理器，編譯環境采用Keil標準編譯和開發工具，編程器資源通用，開發調試簡單

? 汽車電池12V直接供電，芯片供電可以承受40V短時過壓

? 集成功率級MOSFET（4個半橋），驅動電流可達1A（500mOhm的Rdson），集成對應的門級驅動和上管驅動所需要的電荷泵電源

? 內部集成可配置的DAC，用來配置比較器閾值，用于過流保護和步進電機的微步控制

? 支持4線制的LIN總線，LIN接口滿足±40V過反壓耐壓要求。另外，有可以支持高壓（12V）的GPIO，便于客戶使用高壓PWMIO直接來做電機控制

? 雙路溫度傳感器：一個位于功率側做過溫?zé)彡P(guān)斷，一個位于低壓側做芯片溫度檢測

? 晶圓結溫高達175°C，滿足車規Grade 0應用目標

應用

汽車電子執行器

電子出風口

電子水閥

AGS控制器電子充電小門控制

功能框圖
