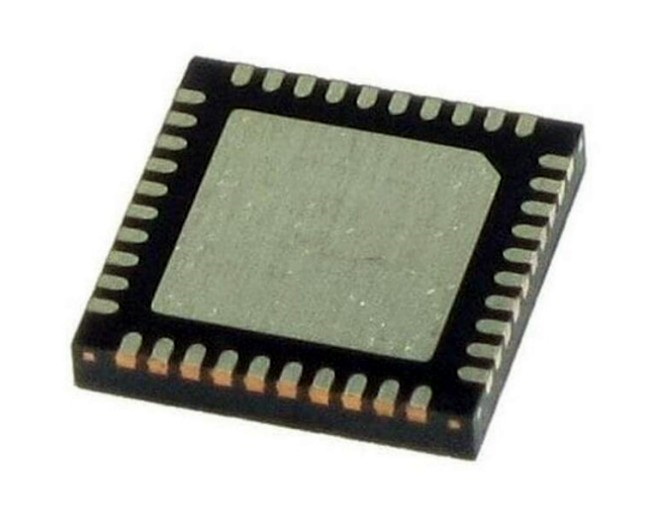

LMX2592 是一款集成了 VCO 的低噪聲寬帶射頻PLL，支持的頻率范圍為 20MHz 至 9.8GHz。該器件支持分?jǐn)?shù) N 和整數 N 模式，具有一個 32 位分?jǐn)?shù)分頻器，支持選擇合適的頻率。其積分噪聲為 49fs（對于 6GHz 輸出），是低噪聲源。該器件融入了一流的 PLL 和 VCO 積分噪聲與集成的低壓線性穩壓器(LDO)，從而無需高性能系統中的多個分立器件。

該器件可接受高達 1.4GHz 的輸入頻率，與分頻器及可編程低噪聲乘法器相結合，可靈活設置頻率。附加的可編程低噪聲乘法器可幫助用戶減輕整數邊界雜散的影響。

在分?jǐn)?shù) N 模式下，該器件可將輸出相位調整 32 位分辨率。對于 需要 快速頻率變化的應用，該器件支持耗時小于 25μs 的快速校準選項。使用一個 3.3V 電源即可能實現此性能。該器件支持 2 個差分輸出，這兩個輸出也可靈活配置為單端輸出。用戶可選擇將其中一個編程為從 VCO （或倍壓器）輸出，另一個從通道分配器輸出。若不想使用，可分別禁用每個輸出。
