TI德州儀器BQ32000具有電池備份和涓流充電功能的串行實時時鐘 (RTC)
BQ32000設備是行業標準實時時鐘的兼容替代品。
BQ32000配備了帶集成涓流充電器的自動備用電源。備用電源可以使用電容器或不可充電電池來實現。BQ32000具有從–63 ppm到+126 ppm的可編程校準調整。BQ32000寄存器包括指示RTC振蕩器狀態的OF（振蕩器故障）標志，以及允許主機處理器禁用振蕩器的STOP位。時間寄存器通常每秒更新一次，同時更新所有寄存器以防止計時故障。BQ32000包括自動閏年補償。
特性
自動切換到備用電源
I2C接口支持高達400 kHz的串行時鐘
使用32.768-kHz晶體，具有–63 ppm至
+126 ppm調整
集成振蕩器故障檢測
8引腳SOIC封裝
–40°C至85°C環境工作溫度
應用
通用消費類電子產品
參數

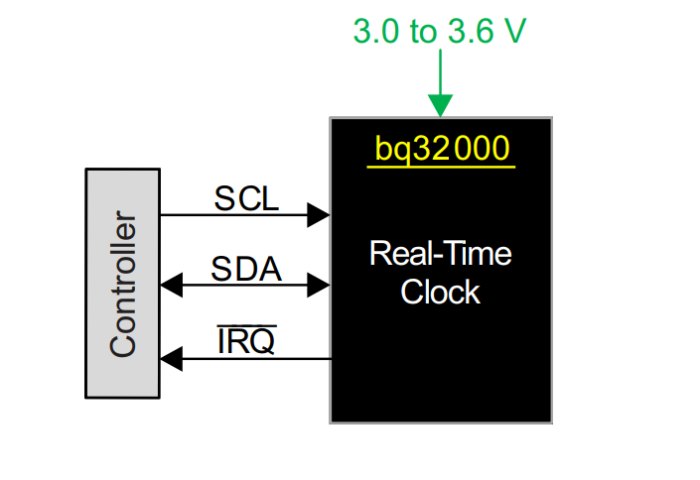

BQ32000簡化示意圖

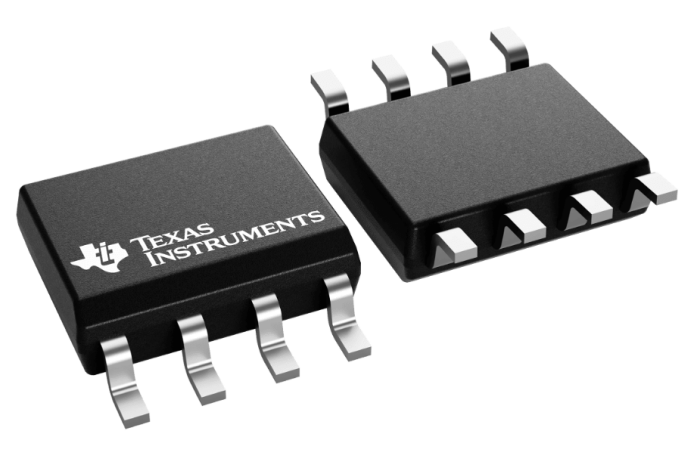

封裝引腳
功能框圖

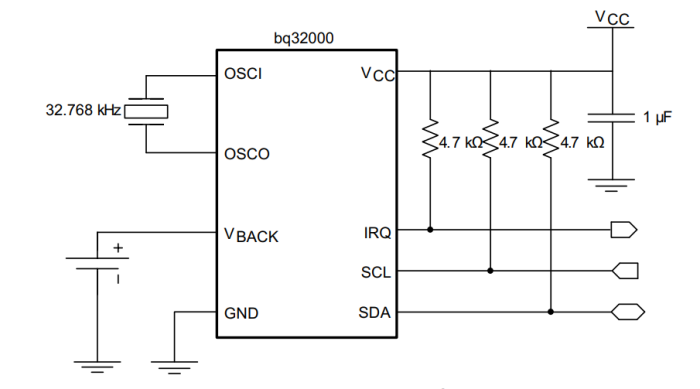

應用示意圖
推薦產品+
相關推薦
-
-
一文了解意法半導體STM32H743IIT6單片機的工作原理、特性以及應用
意法半導體STM32H743IIT6單片機基于高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達400 MHz。Cortex?-M7核心采用浮點單元（FPU），支持Arm?雙精度（符合IEEE 754）和單精度數據處理指令和數據類型。STM32H743IIT6支持全套DSP指令和內存保護單元（MPU），以增強應用程序的安全性。STM32H743IIT6單片機包含高達2M字節的高速嵌入式存儲器、1M字節的RAM（包括192K字節的TCM RAM、864K字節的用戶SRAM和4K字節的備份SRAM），以及連接到APB總線、AHB總線、，2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。所有設備都提供三個ADC、兩個DAC、兩個超低功率比較器、一個低功耗RTC、一個高分辨率定時器、12個通用16位定時器、兩個用于電機控制的PWM定時器、五個低功耗定時器和一個真隨機數發生器（RNG）。這些設備支持用于外部sigma-delta調制器（DFSDM）的四個數字濾波器。它們還具有標準和高級通信接口。STM32H743IIT6應用電機驅動和應用控制醫療設備工業應用：PLC、逆變器、斷路器打印機和掃描儀報警系統、視頻對講和暖通空調家用音頻設備移動應用程序、物聯網可穿戴設備：智能手表STM32H743IIT6特性核心?32位Arm?Cortex?-M7內核，帶雙精度FPU和L1緩存：16 KB數據以及16K字節的指令高速緩存；頻率高達480 MHz，MPU，1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP存儲?高達2兆字節的閃存，支持邊讀邊寫?高達1兆字節的RAM：192千字節的TCMRAM（股份有限公司64K字節的ITCM RAM+128 KB DTCM RAM，用于時間關鍵型例程），高達864 KB的用戶SRAM，以及備份域中4 KB的SRAM?雙模Quad SPI存儲器接口運行頻率高達133 MHz?具有高達32位數據總線：SRAM、PSRAM、，SDRAM/LPSSDR SDRAM、NOR/NAND閃存內存時鐘高達100MHz同步模式?CRC計算單元安全?ROP、PC-ROP、主動夯實機通用輸入/輸出?多達168個具有中斷功能的I/O端口重置和電源管理?3個獨立的電源域，可以獨立時鐘門控或關閉：–D1：高性能能力–D2：通信外圍設備和定時器–D3：復位/時鐘控制/電源管理?1.62至3.6 V應用電源和I/O?POR、PDR、PVD和BOR?嵌入3.3 V的專用USB電源提供內部PHY的內部調節器?嵌入式調節器（LDO），可配置提供數字電路的可縮放輸出?運行和停止模式下的電壓縮放（6可配置范圍）?備用調節器（~0.9 V）?模擬外圍設備/VREF的參考電壓+?低功耗模式：睡眠、停止、待機和支持電池充電的VBAT低功耗?VBAT電池充電工作模式能力?CPU和域電源狀態監控引腳?待機模式下2.95μA（備份SRAM關閉，RTC/LSE打開）時鐘管理?內部振蕩器：64 MHz HSI，48 MHzHSI48、4 MHz CSI、32 kHz LSI?外部振蕩器：4-48 MHz HSE，32.768 kHz LSE?3×PLL（1用于系統時鐘，2用于內核時鐘）互連矩陣?3個總線矩陣（1個AXI和2個AHB）?橋梁（5×AHB2-APB，2×AXI2-AHB）4個DMA控制器卸載CPU?1×高速主存儲器直接訪問支持鏈表的控制器（MDMA）?2×帶FIFO的雙端口DMA?1×基本DMA，具有請求路由器功能多達35個通信外圍設備?4×I2Cs FM+接口（SMBus/PMBus）?4×USART/4x UART（ISO7816接口，LIN、IrDA、高達12.5 Mbit/s）和1x LPUART?6×SPI，3個，帶多路復用雙工I2S音頻類通過內部音頻PLL或外部時鐘，LP域中的1x I2S（最高150 MHz）?4個SAI（串行音頻接口）?SPDIFRX接口?SWPMI單線協議主I/F?MDIO從機接口?2×SD/SDIO/MMC接口（最高125 MHz）?2×CAN控制器：2個帶CAN FD，1個帶時間觸發CAN?2×帶LPM和BCD的USB OTG接口（1FS、1HS/FS）無晶體解決方案?帶DMA控制器的以太網MAC接口?HDMI-CEC?8至14位攝像頭接口（最高80 MHz）11個模擬外圍設備?3×ADC，最大分辨率為16位（最高可達36通道，最高3.6 MSPS）?1個溫度傳感器?2×12位D/A轉換器（1 MHz）?2×超低功率比較器?2×運算放大器（7.3 MHz帶寬）?∑-Δ調制器的1×數字濾波器（DFSDM），帶8個通道/4個濾波器圖樣?高達XGA分辨率的LCD-TFT控制器?Chrom ART圖形硬件加速器?（DMA2D）以減少CPU負載?硬件JPEG編解碼器多達22個定時器和看門狗?1×高分辨率定時器（最大2.1 ns分辨率）?2×32位定時器，最多4個IC/OC/PWM或脈沖計數器和正交（增量）編碼器輸入（最高240 MHz）?2×16位高級電機控制定時器（最多240兆赫）?10×16位通用定時器（最多240兆赫）?5×16位低功耗定時器（最高240 MHz）?2個看門狗（獨立和窗口）?1×SysTick計時器?具有亞秒精度和硬件的RTC日歷調試模式?SWD和JTAG接口?4K字節嵌入式跟蹤緩沖區真隨機數發生器（每個3個振蕩器）STM32H743IIT6供電方案圖STM32H743IIT6引腳
-
-

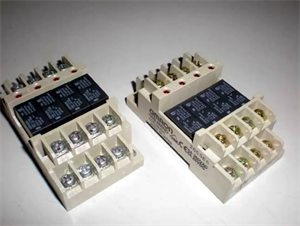

高低壓系統隔離為何要使用固態繼電器？
