WLC1150是一款高度集成的無線功率發射器，非常適合50W充電應用。IC工作于Infineon高功率專有協議模式，可提供50W功率。WLC1150提供經濟高效的解決方案對于高達50W輸出功率的各種應用，如熱、EMI、異物檢測（FOD）、高效率和逆變器控制等。

WLC1150提供與各種類型的輸入配置的兼容性，以解決大范圍的高功率應用程序。WLC1150支持輸入電源由USB PD/PPS或直流固定輸入提供的系統電源。IC支持這些輸入配置，而不需要前端DC-DC轉換器有助于實現顯著的系統效率增益，這是高功率的一個重要性能方面系統WLC1150提供了許多可編程功能，用于創建不同的無線發射機解決方案。

WLC1150是一款高度可編程的無線功率變送器，帶有片上32位Arm?Cortex?-M0處理器、128 KB閃存、16 KB RAM和32 KB ROM。該設備還包括各種模擬和數字諸如ADC、PWM和定時器之類的外圍設備。包含具有模擬和數字功能的完全可編程MCU外圍設備實現了可擴展的無線充電解決方案。

特性

50W無線電力傳輸使用專有協議

氣v1.3。x兼容擴展功率配置文件(EPP)和基本功率配置文件(BPP)發射機(MP-A2及類似)

用于逆變器的集成柵極驅動器

逆變器控制使用頻率，占空比，和可變電壓

集成降壓控制器風扇，使冷卻界面表面在高功率輸送

集成FOD

I(2)C和UART通信端口

支持多種輸入配置，即USB PD/ PPS, 20V固定直流輸入，無需額外的DC-DC轉換器

集成USB-PD控制器

支持USB-PD 3.1版本

可編程電源(PPS)模式

支持USB PD傳統充電協議，如QC 2.0/ 3.0和AFC

支持4.5V至24V的寬輸入電壓范圍，集成buck-boost控制器

應用程序

帶有電源專有協議的無線充電墊(50W)

工業無線充電應用

吸塵器、機器人和無人機

家具及家居用品

停靠點

Qi EPP智能手機充電器(最高15W)

規范

可配置的保護

自適應FOD

過流保護(OCP)和過壓保護(OVP)

通過集成ADC電路和內部溫度傳感器支持過溫保護

-40°C至+105°C擴展工業溫度范圍

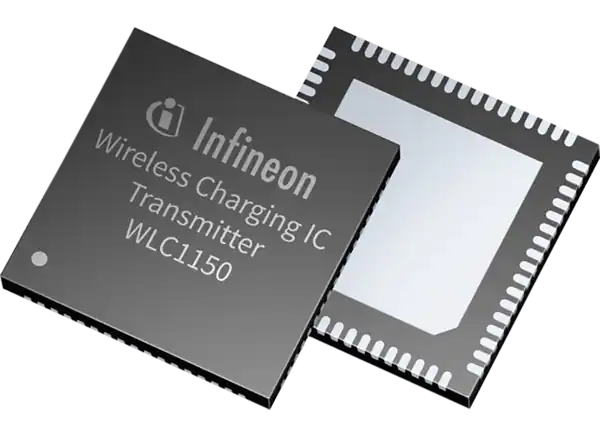

68引腳QFN 8.0mm × 8.0mm × 0.65mm LD68B 5.7mm × 5.7mm EPAD封裝

方框圖

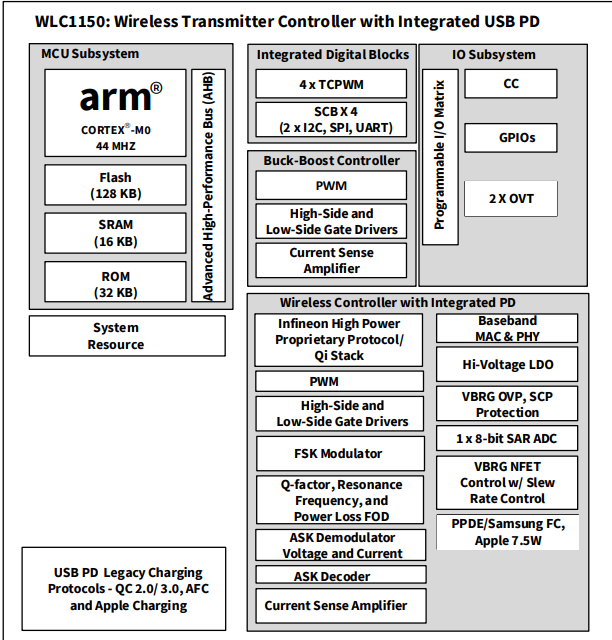

邏輯框圖

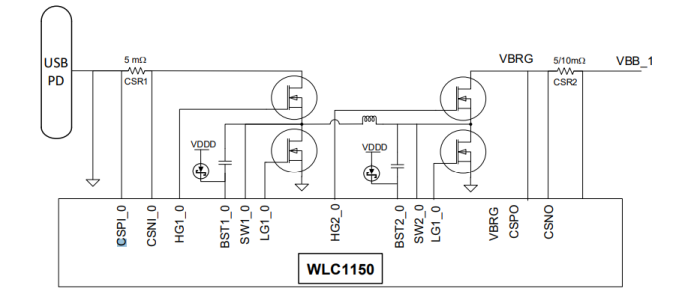

WLC1150典型降壓-升壓轉換器示意圖

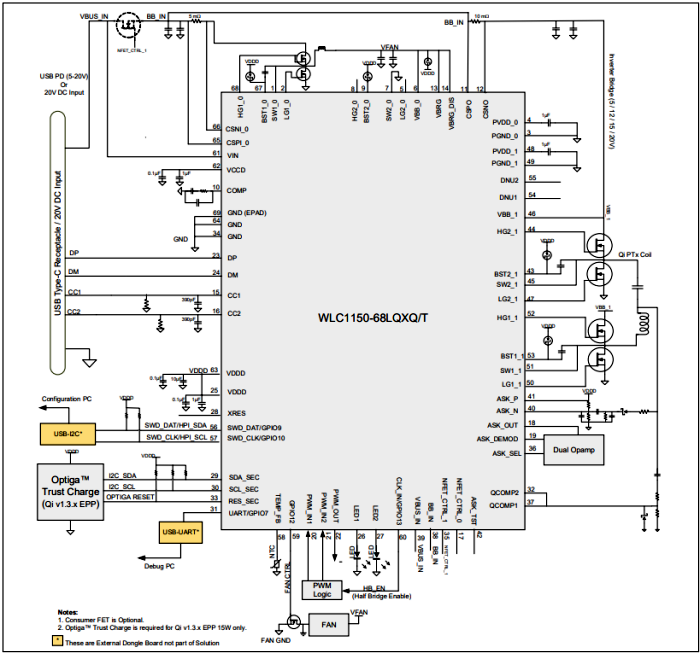

集成降壓單級50W變送器解決方案應用示意圖—風扇電源控制器

封裝引腳圖
