TDK推出TVS二極管樣品套件B74999T9999M099

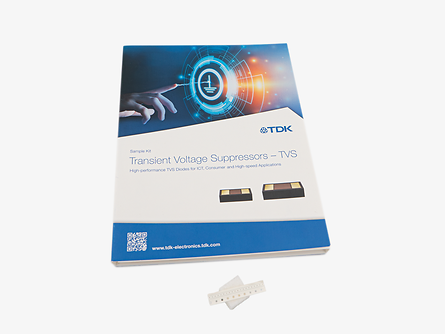

TDK株式會社（東京證券交易所代碼：6762）新近推出一款樣品套件 (B74999T9999M099)。套件中包括十種不同類型的超緊湊TVS二極管，其中有五種屬于通用型GP系列，廣泛用于為智能手機、平板電腦、筆記本電腦、可穿戴設備和網絡組件等應用提供過電壓保護；另外五種則屬于高速ULC系列，專為非常敏感的高速接口（如USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC）而調校。所有過電壓保護二極管均可提供超緊湊的封裝，包括WL-CSP01005 (400 x 200 μm) 和WL-CSP0201 (600 x 300 μm)。
這些二極管具有寬泛的鉗位電壓范圍（3.8 V 至 27 V），低漏電流和快速響應等特點，能可靠地保護各種應用免受靜電放電的影響。憑借100 μm或150 μm的超低剖面外形尺寸，這些二極管成為保護智能手機、無線耳機、智能手表及其他空間狹小的許多便攜式應用免受靜電放電影響的絕佳解決方案。其超低電容（低至0.18 pF）可滿足高速接口應用的超高要求，能有效保證信號的完整性。
特性和應用
主要應用
● 為智能手機、平板電腦、筆記本電腦、可穿戴設備和網絡設備提供ESD保護
● 為USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC等高速接口提供ESD保護
主要特點和優勢
● 低殘壓：≥3.8 V@ ITLP = 8 A
● 超低電容：低至0.18 pF
● 緊湊型封裝：WL-CSP01005和WL-CSP0201
● 超低剖面：100 μm (01005)或150 μm (0201)
● 超可靠的ESD接觸放電電壓抗性：高達25 kV

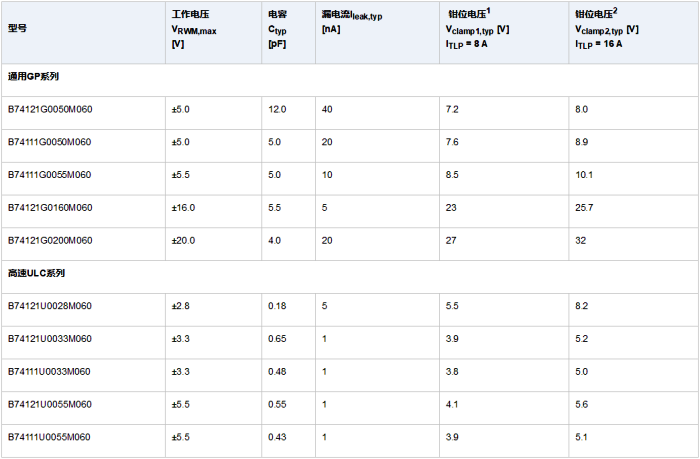

關鍵數據
