ST意法L6983 38 V降壓轉換器介紹、特性、應用以及電路圖
L6983是一種易于使用的同步單片降壓調節器，能夠向負載提供高達3 A的電流。寬的輸入電壓范圍使該器件適用于廣泛的應用領域。L6983基于峰值電流模式架構，采用QFN16 3x3封裝，帶內部補償功能，從而使設計復雜性和尺寸降至最低。
L6983有低功耗模式（LCM）和低噪聲模式（LNM）兩個版本。LCM最大限度提高了輕負載時的效率，且輸出電壓紋波可控，因此該器件適用于電池供電的應用。LNM使開關頻率保持恒定，并在輕負載工作時將輸出電壓紋波降至最低，滿足低噪聲敏感型應用的要求。L6983允許在200 KHz - 2.2 MHz范圍內選擇開關頻率，并以可選擴展頻譜改善EMC。
EN引腳提供啟動/關閉功能。禁用之后，典型的關斷電流是2 μA。一旦置高EN引腳，器件就被啟動，會有1.3 ms內部軟啟動。L6983的“PGOOD”采用集電極開路輸出，用于監測FB電壓。兩個功率元件上的逐波電流檢測實現了有效的恒定電流保護和熱關斷，防止溫升失控。
L6983特性
3.5 V至38 V 工作輸入電壓
輸出電壓從0.85 V到VIN
3.3 V和5 V固定輸出電壓版本
3 A DC輸出電流
工作靜態電流為17 μA
內部補償網絡
兩種不同的版本：LCM確保低負載時的高效率，而LNM 適用于噪聲敏感型應用。
2 μA關斷電流
內部軟啟動
使能
過電壓保護
輸出電壓序時序
過溫保護
開關頻率從200 kHz至2.3 MHz可調使用低ESR電容時仍可穩定工作
以可選擴展頻譜改善EMC
電源正常信號
LNM版本可與外部時鐘同步
QFN16封裝
L6983應用
游戲機
家用投影機
音箱
電纜連接
商用暖通空調
建筑安全和保障
氣候控制
小家電和廚房用具
PMSM/BLDC電機
工業電源
工業安全
可編程邏輯控制器（PLC）
工業通信
直流-直流轉換器
太陽能分布式發電
太陽能集中發電
能源分配
L6983方框圖

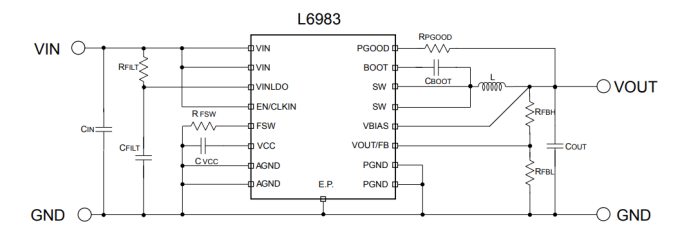

L6983應用電路圖
L6983封裝引腳圖
